EN IEC 61000-3-2(2021版)新版谐波更新变化，照明设备测试限值变化介绍

文章来源：深圳市德普华电子测试技术有限公司人气：2018 发表时间：2023-01-12 【小 中 大】

一、更新变化如下：

1. 更新额定功率≤25W照明设备的排放限值，以便涵盖新型照明设备;

2. 照明设备增加5W的阈值，5W以上的照明设备都需测试谐波;

3. 仅在应急模式下发光的应急灯具不属于照明设备;

4. 独立的相位控制调光器、舞台照明和工作室专业灯具归为Class A;

5. 如果照明设备控制模块的有效输入功率≤2W，其照明设备谐波测试不符合标准7.4.2和7.4.3中的限值，因此控制模块对于谐波电流的影响可以不考虑，要将控制模块与其余功能分开测试;

6. 电磁炉和电烤盘使用的容器改成钢制平底锅，平底锅的凹面为不超过直径的0.6%，平底锅底部接触面的直径为110毫米、145毫米、180毫米、210毫米、300毫米，但至少要等于烹饪区的直径。每个烹饪区域要单独测试，分两步进行:
第一步.每个功率控制等级都要测试几秒钟。如果是连续的功率等级控制，则要分为10个相等的间隔。记录在哪一个功率等级下所测得的总谐波电流(THC)高；
第二步. 用产生最大总谐波电流 (THC)的功率等级做最终测试

二、照明设备测试限值变化

1. 有效输入功率＞25W的照明设备测试限值：

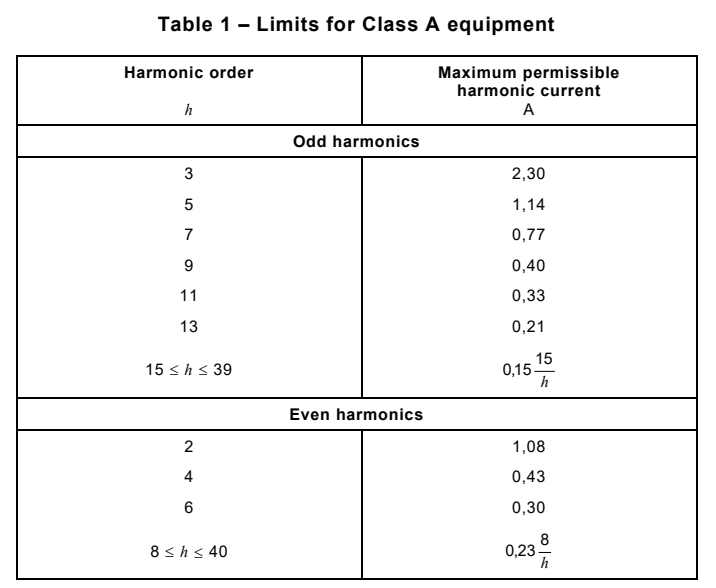

如表1所规定的限制。

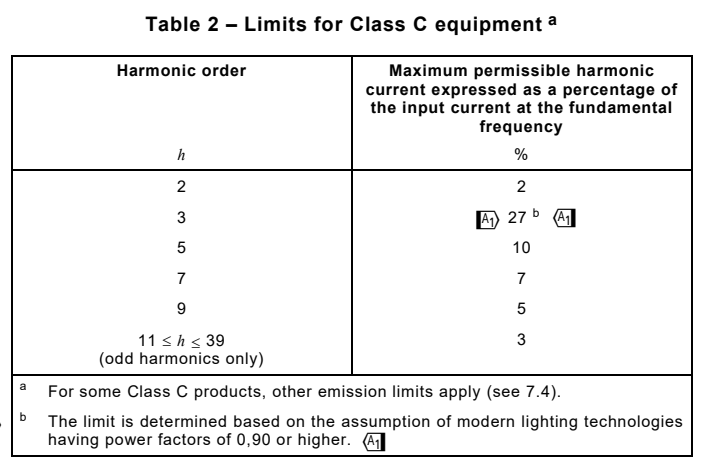

对于额定功率大于25W的其他照明设备，输入电流的谐波不应超过表2中给出的相对限制。对于那些包含控制手段(对于额定功率大于25W的白炽灯和内置相位控制调光的灯具，输入电流的谐波不应超例如调光，颜色)的类型，当在以下两种条件下测试时，输入电流的谐波不应超过表2中给出的最大有源输入功率(Pmax)条件的百分比限值导出的谐波电流值:

用控制集的方法得到Pmax，将控制手段设置为预期在有源输入功率范围[Pmin, Pmax]内产生最大总谐波电流(THC)的位置：

如果Pmax≤50 W，中Pmin = 5 W;

如果50 W< Pmax ≤250 W，Pmin= Pmax乘以10%;

如果Pmax > 250W，Pmin= 25W。

2. 5W≤有效输入功率≤25W的照明设备测试限值有三种：

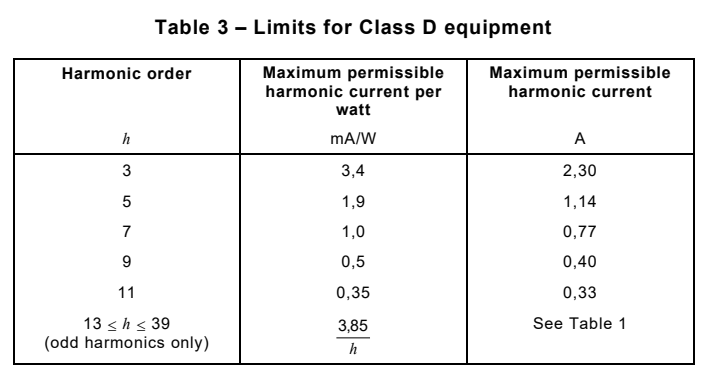

1) 谐波电流不得超过表3第2列的功率限值;

2) 第三次谐波电流以基波电流的百分比表示，不应超过86%，第五次谐波电流不应超过61%。此外，输入电流的波形应使其在60°之前或60°时达到5%电流阈值，在65°之前或65°时达到峰值，并且在90°之前不低于5%电流阈值，参考基本电源电压的任何过零。电流阈值为测量窗口中出现的最高绝对峰值的5%，相位角测量是在包含该绝对峰值的周期内进行的。频率高于9KHz的电流分量不应影响这一评估(可以使用与IEC 61000-4-7 - 2002和IEC 61000-4-7 - 2002/AMD1:2008 5.3中所述类似的滤波器);

3) THD不得超过70%。用基波电流的百分比表示的三次谐波电流不得超过35%，五次电流不得超过25%，七次电流不得超过30%，九、十一次电流不得超过20%，二次电流不得超过5%。
