浪涌抗扰度测试是评估受试设备（EUT）对大能量浪涌的抵抗能力，是电磁兼容测试中常见的测试项目之一。

       浪涌的产生主要有两个方面：一方面是模拟间接雷，如雷电击中户外线路有大量电流流入户外线路或接地电阻，产生干扰电压。雷电击中临近物体产生电磁场，在线路上感应的电压电流；雷击中地面，地电流通过公共接地系统时引入的干扰。另一方面是模拟切换瞬变，如主电源系统切换时产生的干扰，同一电网中大型开关跳动产生的干扰。

       按照IEC61000-4-5标准的要求，要能分别模拟在电源线上的通信线路上的浪涌测试。由于线路的阻抗不一样，浪涌在这两种线路上的波形也不一样。

       一、电源测试采用1.2/50uS 组合波发生器，基本线路和相应浪涌波形：

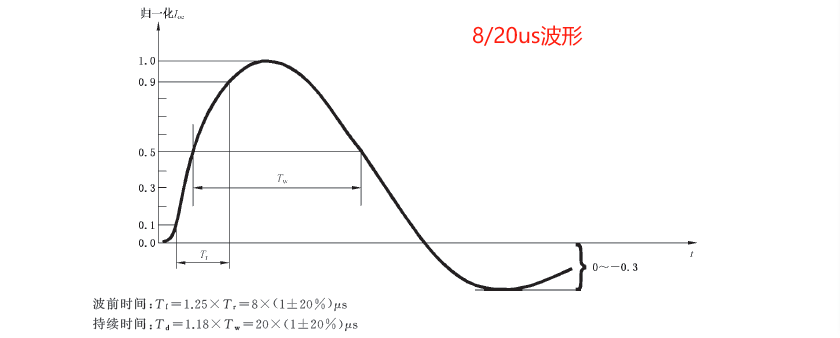

       1.2/50us波形为开路电压波形；8/20us波形为短路电流波形；除了具有能产生上图所示的波形外，组合波发生器还应具有以下基本性能要求：

       开路输出电压（峰值）：0.5～4KV；

       短路输出电流（峰值）：0.25～2KA；

       发生器内阻：2Ω（可附加电阻10Ω或40Ω，以便形成12Ω和42Ω发生器内阻）；

       浪涌输出极性：正/负；

       浪涌移位范围：0°～360°；

       最大重复率：至少每分钟一次。

       二、通讯线路测试，采用10/700us组合波发生器，基本线路和电压浪涌波形：

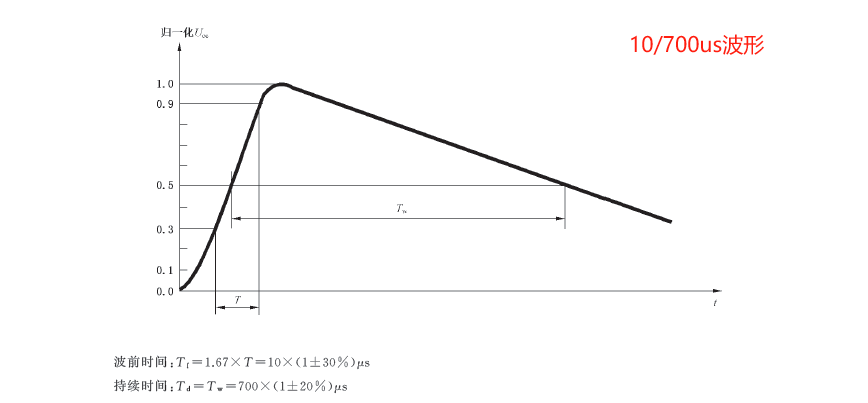

       10/700us波形为开路电压波形；5/320us波形为短路电流波形；除了具有能产生上图所示的波形外，组合波发生器还应具有以下基本性能要求：

       开路输出电压（峰值）：0.5～4KV；

       动态内阻：40Ω；

       输出极性：正/负。
